¶ 1. Generelt
Med tiden er solcelle anlæg blevet mere og mere komplekse. Under første solcelleboom i perioden 2009-2012 var den typiske installation ren nettilsluttet anlæg som producerede når solen skinnede. Efterhånden blev batterierne mere modne og de første hybrid anlæg så dagens lys, Et hybrid anlæg er en inverter som kan styre op og afladning af et batteri samtidig med at den kan sende effekt ud på el-nettet.
Idag er hybridanlæg standard som giver en række forskellige opsætninger. Denne opsætning får en betydning når der ønskes monitorering/overvågning af anlægget og endnu mere kompleks når der ønskes styring af anlægget.
I denne artikel gennemgås de forskellige opsætnings muligheder som der typisk ses. Forskellige scenarier med solcelle anlæg:
- Ren nettilsluttet system og et antal invertere tilsluttet SunSystem
- Ren nettilsluttet system og et antal invertere med bimåler tilsluttet SunSystem
- Ren DC koblet hybrid og et antal invertere og en bimåler tilsluttet SunSystem
- AC koblet hybrid uden andre invertere og en bimåler tilsluttet SunSystem
- AC koblet hybrid med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som ikke er tilsluttet SunSystem på samme installation
- AC koblet hybrid med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som er tilsluttet SunSystem på samme installation
- Hybrid koblet hybrid-system med med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som ikke er tilsluttet SunSystem på samme installation
- Hybrid koblet hybrid-system med med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som ikke er tilsluttet SunSystem på samme installation
¶ 1.1 Generelle variabler
| Variabel | Betydning |
| UDC_Hybridinverter | Spændingen som hybrid inverter måler på solcelle panelerne. Der kan være flere måling såfremt at inverter har mere end en MPPT tracker. Der kan også være flere hybrid invertere. |
| IDC_Hybridinverter | Strømmen hybrid inverter måler fra solcelle panelerne. Der kan være flere måling såfremt at inverter har mere end en MPPT tracker. Der kan også være flere hybrid invertere. |
| PDC_Hybridinverter | Effekten som hybrid inverter måler fra solcelle panelerne. Der kan være flere måling såfremt at inverter har mere end en MPPT tracker. Der kan også være flere hybrid invertere. |
| PAC_HybridInverter | AC effekten som hybrid inverter/inverterne leverer til installationen |
| SOC | State of Charge viser opladningsprocent af batteri |
| PBat | Er effekten til batteriet som er positiv når batteri afgiver effekt og negativ når det oplades |
| UDC | Spændingen som den/de nettilsluttede invertere måler på solcelle panelerne. Der kan være flere måling såfremt at inverter har mere end en MPPT tracker. Der kan også være flere net tilsluttede invertere. |
| IDC | Strømmen som den/de nettilsluttede måler fra solcelle panelerne. Der kan være flere måling såfremt at inverter har mere end en MPPT tracker. Der kan også være flere net tilsluttede invertere. |
| PDC | Effekten som den/de nettilsluttede måler fra solcelle panelerne. Der kan være flere måling såfremt at inverter har mere end en MPPT tracker. Der kan også være flere net tilsluttede invertere. |
| PAC_Inverter | AC effekten som de/den nettilsluttede inverter/invertere leverer til installationen |
| PForbrug | Forbruget i installationen som er en beregnet størrelse og ikke altid mulig at beregne. |
| PNet | Forbruge fra bimåler som er positiv såfremt at huset forbruger og negativ såfremt at solcellerne overproducerer og der sælges til nettet. |
¶ 1.2 Ikoner
 |
VPP styring |
 |
Hus |
 |
Smartmeter |
 |
Batteri |
 |
Inverter |
 |
Solceller |
 |
Elnet |
 |
Monitorering |
¶ 2. Nettilsluttede solcelle anlæg
Et nettilsluttet solcelle anlæg er tilsluttet forsyningsnettet og producerer som solen skinner og sender produktionen ud i installationen. Det som huset kan bruge i nuet bliver brugt og det overskydende bliver sendt ud i forsyningsnettet og solgt til en eller anden pris.

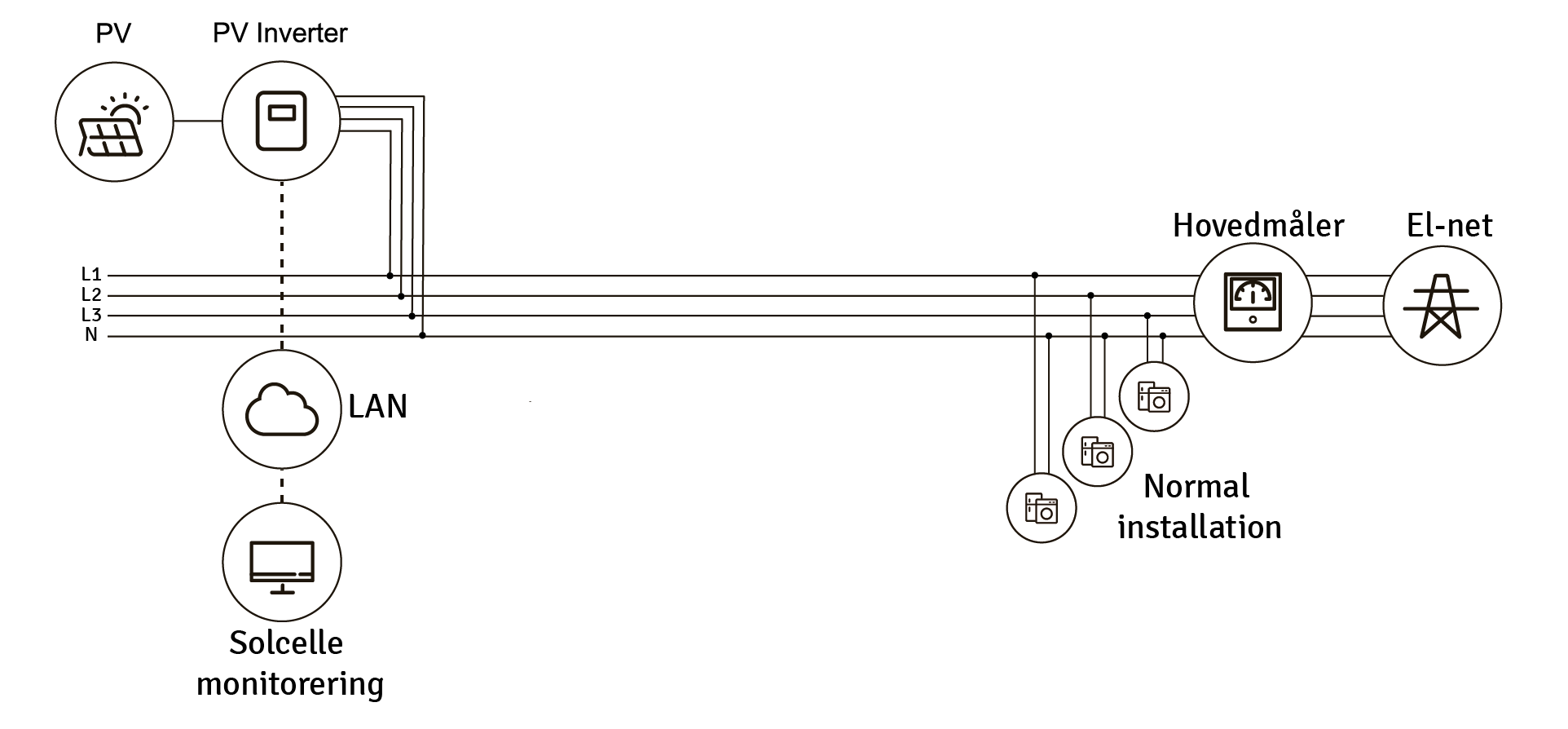

¶ 2.1 Med et antal invertere tilsluttet SunSystem
Denne opsætning er den typiske og mest simple. Der hentes data fra inverteren som gemmes og præsenteres i SunSystem solcelle monitorering.
Kendte data i denne opsætning som SunSystem har kendskab til:
- UDC
- IDC
- PDC
- Pinverter
 |
 |

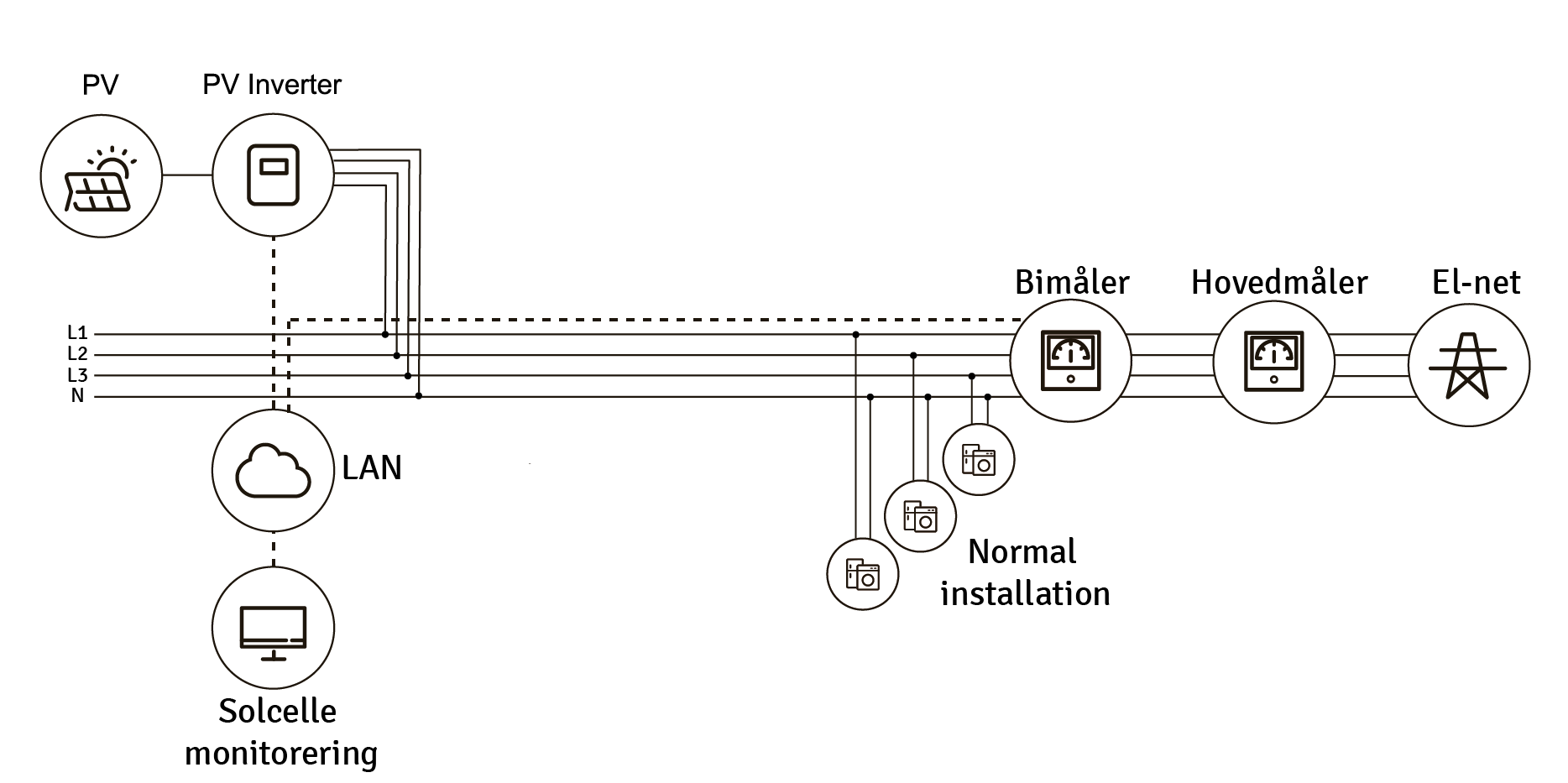

¶ 2.2 Med et antal invertere og en bimåler tilsluttet SunSystem
Denne opsætning er den typiske med standard inverter som monitoreres via SunSystem monitorering, men med en udvidelse hvor der monitoreres en bimåler som måler det samme som hovedmåleren leveret af forsyningen.
Kendte data i denne opsætning som SunSystem har kendskab til:
- UDC
- IDC
- PDC
- PAC_Inverter
- PForbrug
- PNet
 |
|
¶ 3. Hybrid solcelle anlæg
Et hybrid solcelle anlæg er et solcelle anlæg som indeholder et batteri. Med et batteri gives der mulighed for at optimere ens egetforbrug, da overskydende solcelleproduktion kan gemmes på batteriet indtil at det er fyldt før det sendes ud i forsyningsnettet.

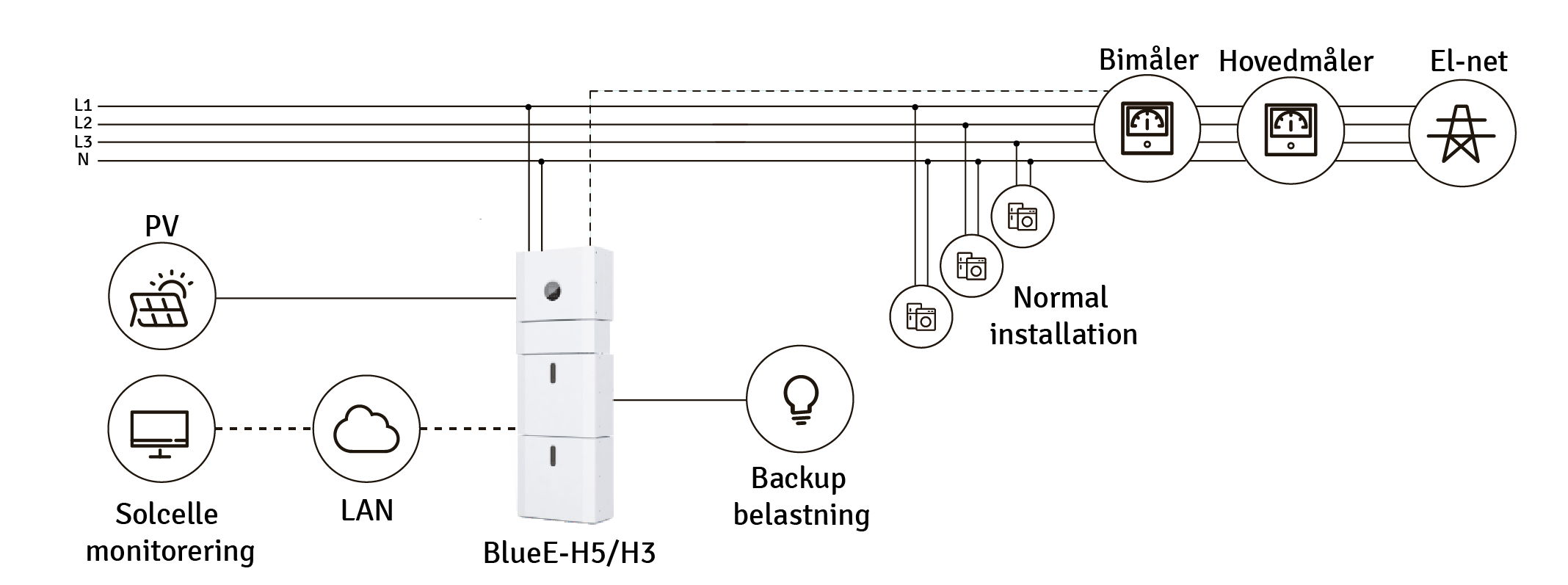

¶ 3.1 DC koblet hybrid og bimåler tilsluttet SunSystem
Denne opsætning er den typiske opkobling med nyere hybrid anlæg som monitoreres via SunSystem monitorering. For at hybrid anlæg kan fungere skal der monteres en bimåler som måler det samme som hovedmåleren. Denne bimåler anvendes at systemet til at identificere om batteriet skal oplades eller aflades.
Kendte data i denne opsætning som SunSystem har kendskab til:
- UDC
- IDC
- PDC
- PAC_Inverter
- PForbrug
- PNet
- PBat
- SOC
 |
 |
 |

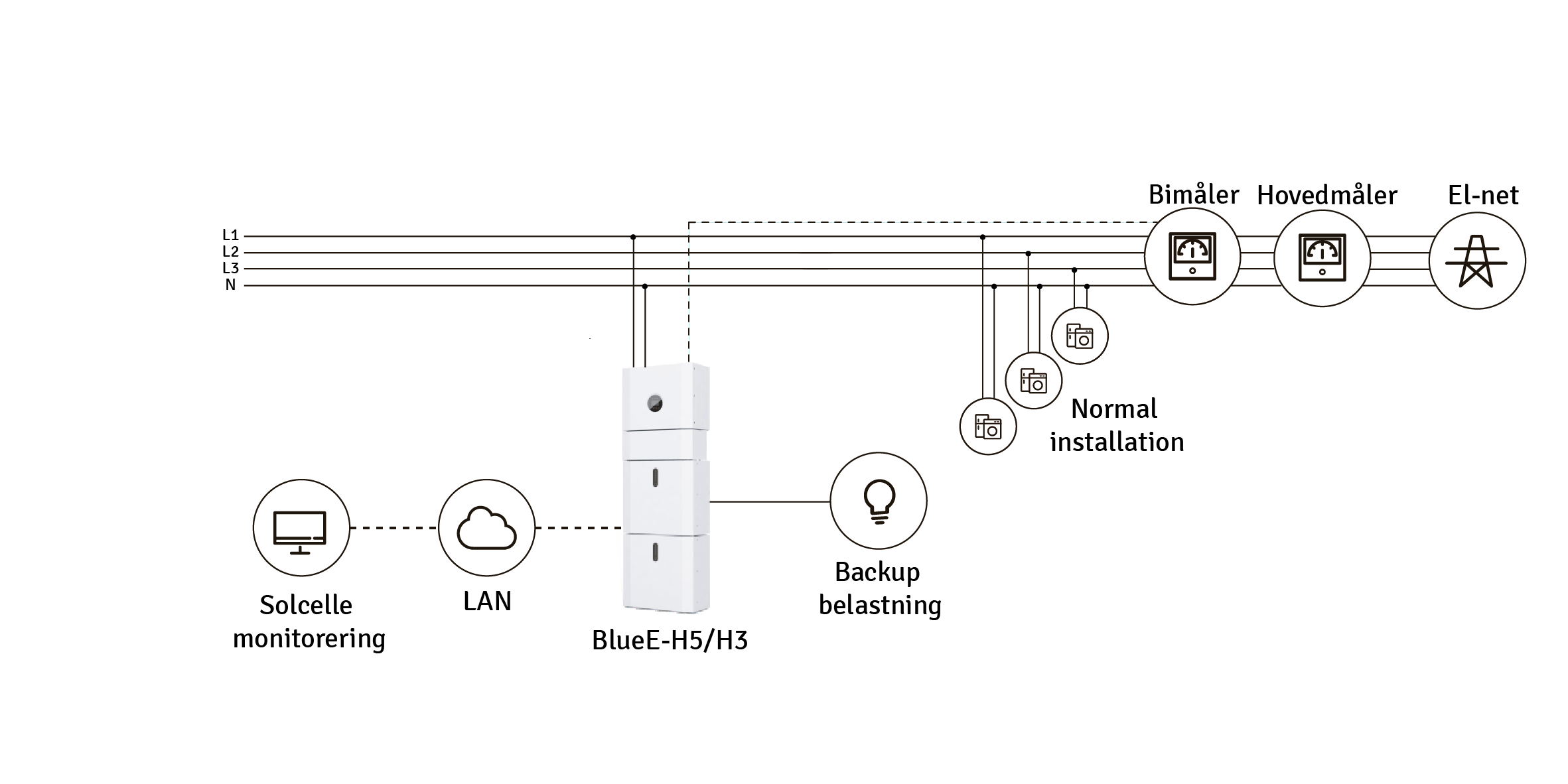

¶ 3.2 AC koblet hybrid og en bimåler tilsluttet SunSystem og ikke andre invertere
Denne opsætning er ikke så typisk, men er fordelagtig til kunder med store variationer i nettariffer. Denne opsætning kræver en VPP styring fra SoftControl, hvor der ud fra elpriser laves en optimal ladeplan for hybrid inverteren.
Kendte data i denne opsætning som SunSystem har kendskab til:
- PAC_HybridInverter
- PForbrug
- PNet
- PBat
- SOC
 |
 |

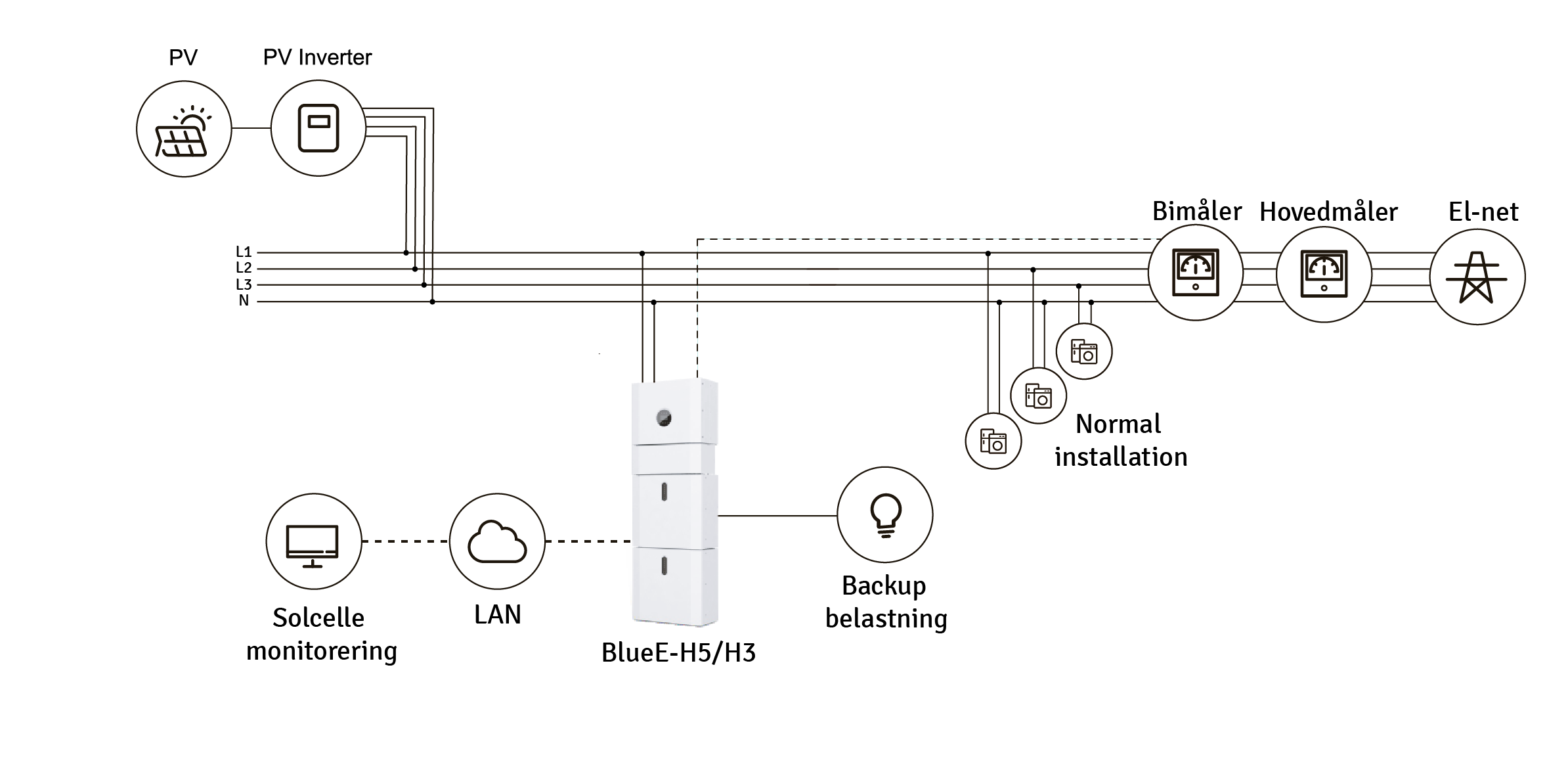

¶ 3.3 AC koblet hybrid med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som ikke er tilsluttet SunSystem
Denne opsætning er den typiske opkobling, hvor kunder allerede har et gammelt nettilsluttet solcelleanlæg som skal opgraderes for at øge indtjeningen men en VPP styring fra SoftControl.
Kendte data i denne opsætning som SunSystem har kendskab til:
- PAC_HybridInverter
- PNet
- PBat
- SOC
Med denne opsætning er det ikke muligt at kende forbruget i installationen da produktionen fra de eksisterende inverter ikke er kendt.
 |
 |

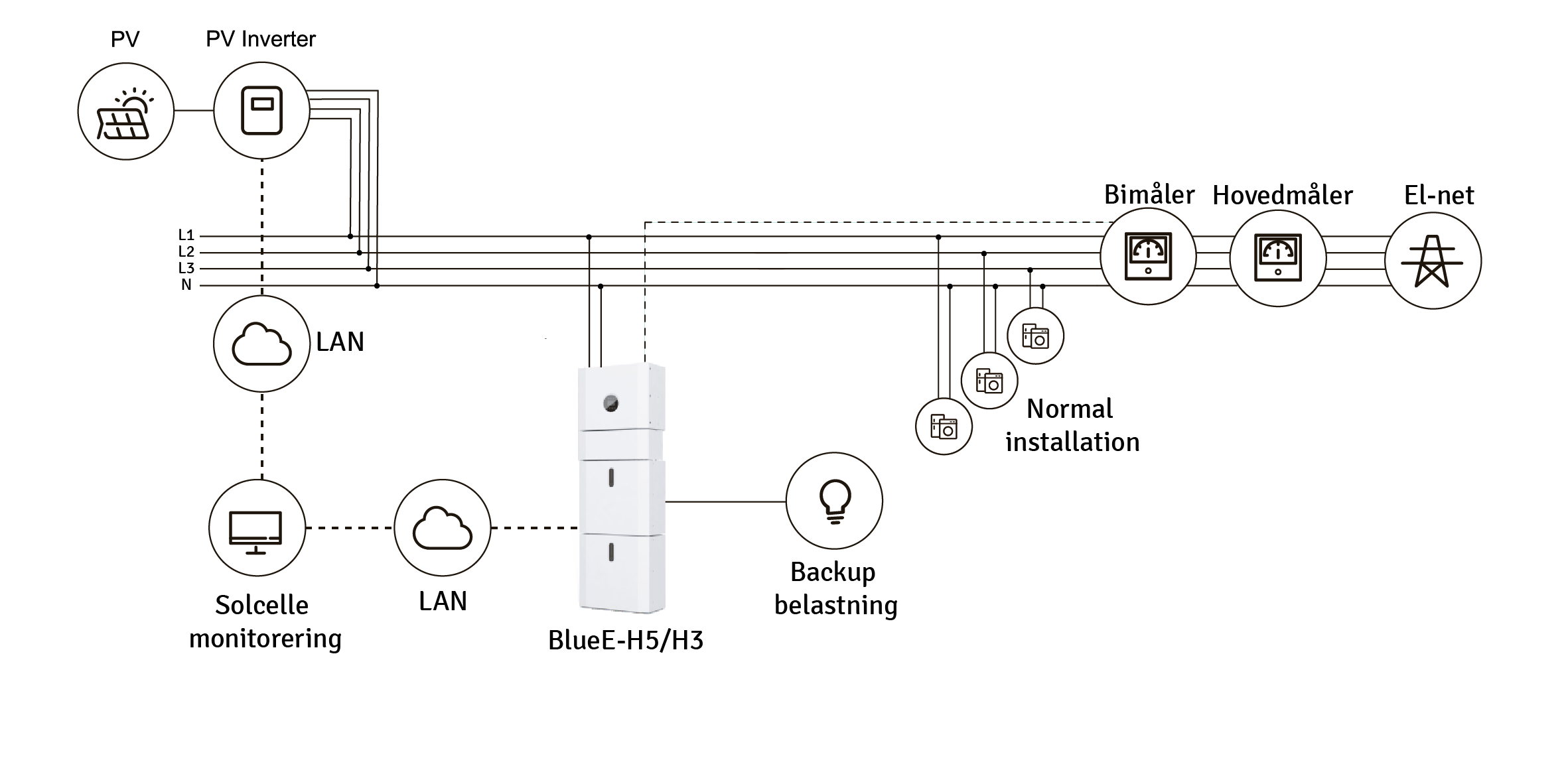

¶ 3.4. AC koblet hybrid med en bimåler samt et antal nettilsluttede invertere tilsluttet SunSystem
Denne opsætning er den typiske opkobling, hvor kunder allerede har et gammelt nettilsluttet solcelleanlæg som skal opgraderes for at øge indtjeningen men en VPP styring fra SoftControl. Det behøver ikke at være et eksisterende anlæg, men en kunde som ønsker at have muligheden for at gemme energi et et batteri. Kunden har i denne opsætning valgt af få monitorering på nettilsluttede anlæg som giver den fordel at forbruget i installationen bliver kendt da produktionen fra det nettilsluttede anlæg bliver kendt.
Kendte data i denne opsætning som SunSystem har kendskab til:
- PAC_HybridInverter
- UDC
- IDC
- PDC
- PInverter
- PForbrug
- PNet
- PBat
- SOC
|
 |
 |
¶ 4 Hybrid koblet hybridsystem
Et hybridkoblet hybridsystem er en kombination af et Hybrid anlæg med tilkoblede solpaneler sammen med nettilsluttede invertere som sidder i sammen installation. Den opsætning er typisk for installationer med er stort dagsforbrug hvor et hybrid anlæg er for lille, men det så suppleres.

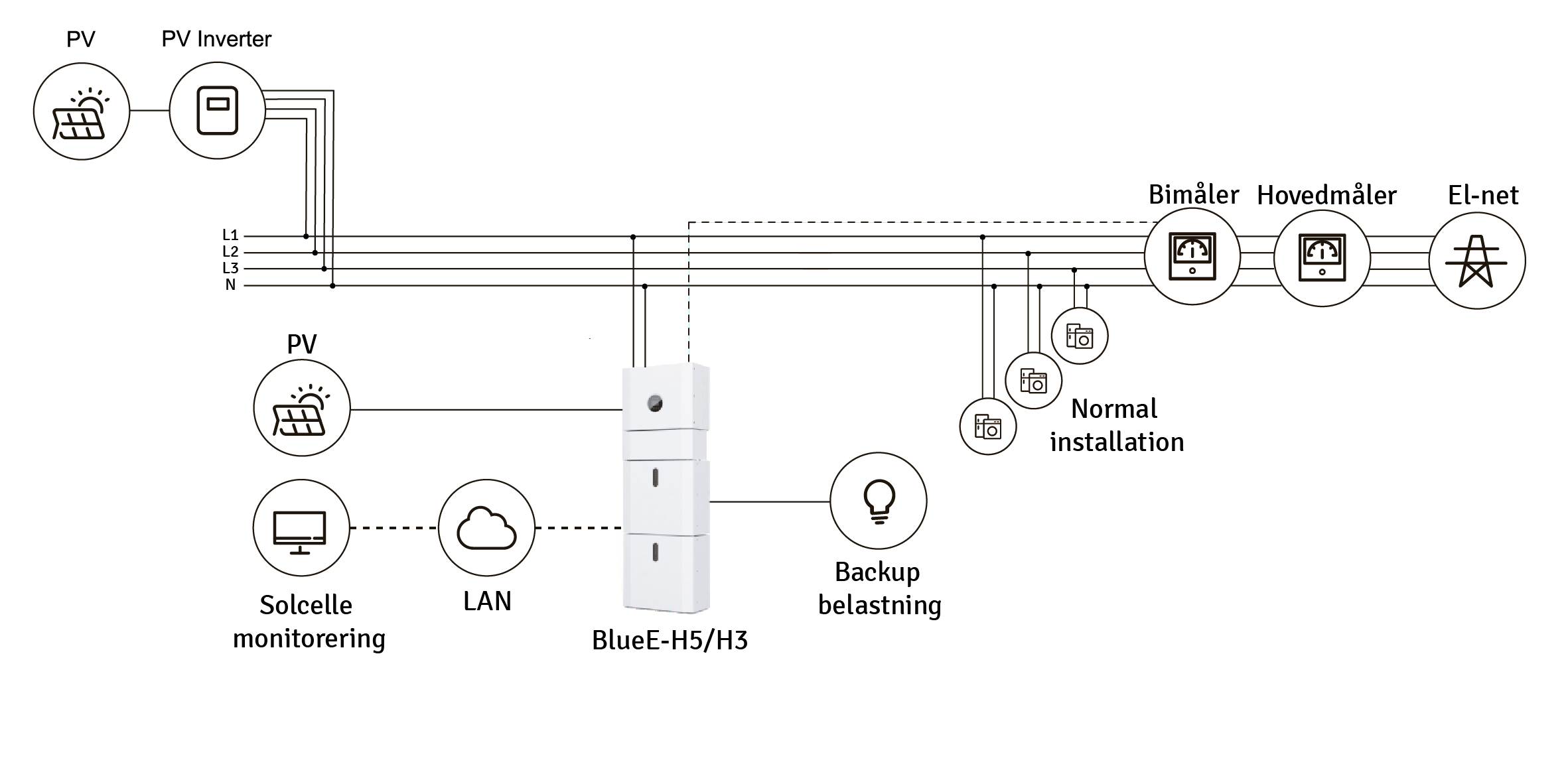

¶ 4.1Hybrid koblet hybridsystem med med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som ikke er tilsluttet SunSystem på samme installation
Denne opsætning er den typiske opkobling, hvor kunder allerede har et gammelt nettilsluttet solcelleanlæg som skal opgraderes for at øge indtjeningen med en VPP styring fra SoftControl. Det behøver ikke at være et eksisterende anlæg, men en kunde som et større solcelleanlæg sammen med et hybrid anlæg. Det er kun det nye hybrid anlæg som tilkobles SunSystem.
Kendte data i denne opsætning som SunSystem har kendskab til:
- UDC_Hybridinverter
- IDC_Hybridinverter
- PDC_Hybridinverter
- PAC_HybridInverter
- PNet
- PBat
- SOC
 |
 |

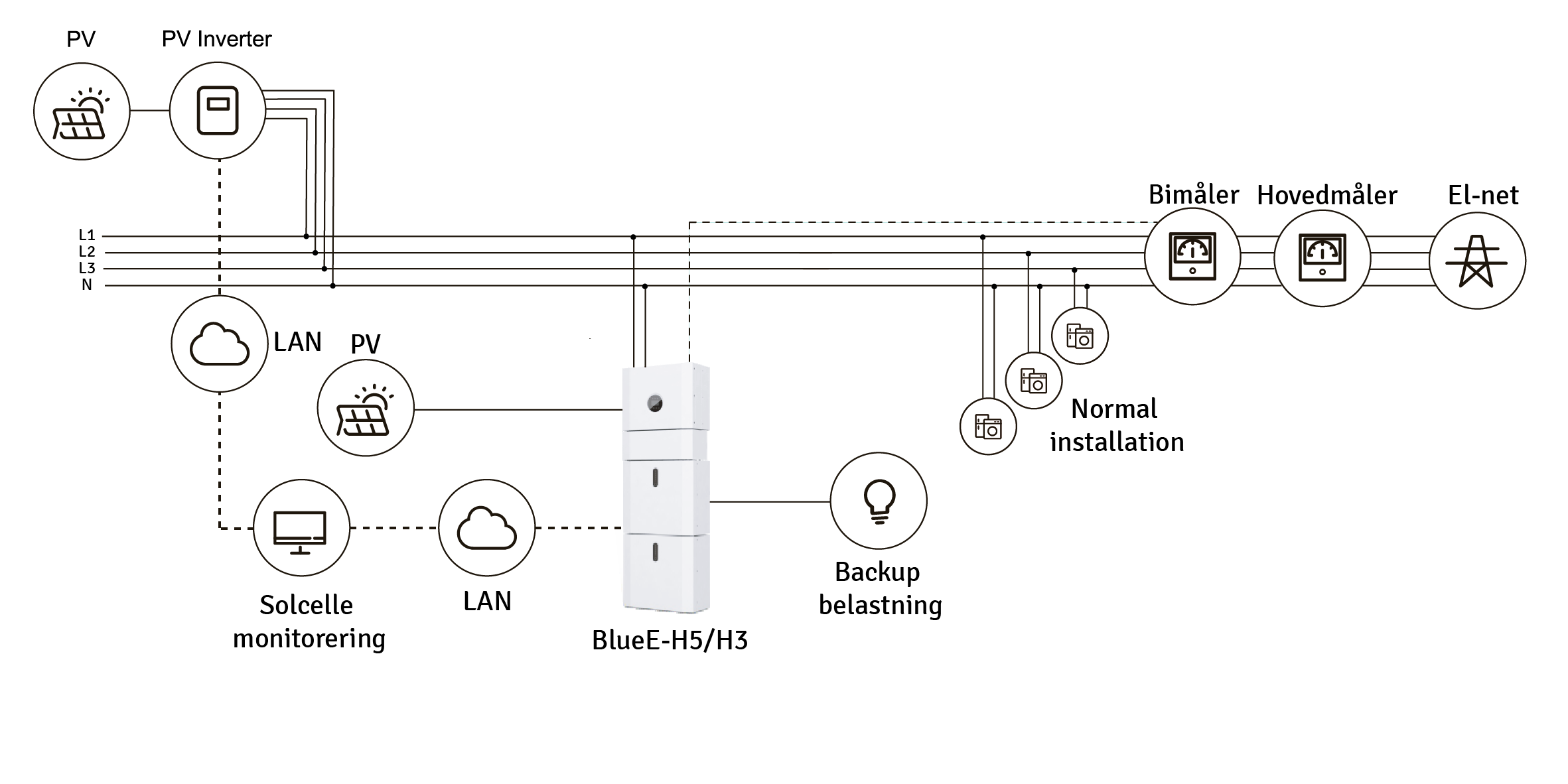

¶ 4.2 Hybrid koblet hybridsystem med med en bimåler tilsluttet SunSystem og et antal nettilsluttede invertere som er tilsluttet SunSystem på samme installation
Denne opsætning er den optimale opkobling såfremt at kunder ønsker et større solcelle anlæg kombineret med et hybrid anlæg. Ved opgradere anlægget med en VPP styring fra SoftControl hvor elpriserne bliver en del af styring opnås der glæde at batteriet i årets 12 måneder.
Kendte data i denne opsætning som SunSystem har kendskab til:
- UDC_Hybridinverter
- IDC_Hybridinverter
- PDC_Hybridinverter
- PAC_HybridInverter
- UDC
- IDC
- PDC
- PAC_Inverter
- PForbrug
- PNet
- PBat
- SOC
|
 |
 |
