¶ Hybrid inverter i en elinstallation

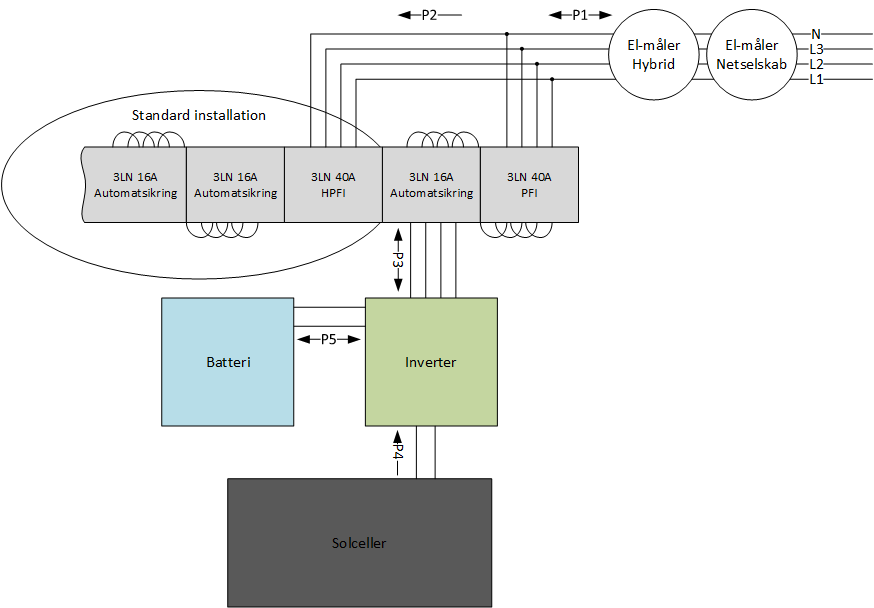

Det bliver mere og mere almindeligt at anvende hybrid invertere med indbygget batteri. Det giver mange fordele, og samtidig også sværere at forstå for kunden. I nogle situationer også en udfordring af få monteret korrekt. Derfor laves der en lille beskrivelse at systemet. Når der anvendes en hybrid invertere bliver strøm/effektretningen i huset mere kompleks som forsøges beskrevet her.
- P1 er den effekt som købes eller sælges fra/til el-nettet. Hvis der købes fra elnet vil P1 være positivt og hvis der sælges så vil P1 være negativt.
- P2 er den effekt som huset elinstallation vil forbruge som altid vil være positivt.
- P3 er den effekt som der leveres fra inverter. Er det produktion fra solcellerne eller afladning fra batteri vil tal være positivt. Dog er nogle hybrid invertere istand til at oplade fra elnettet som så betyder at P3 også kan være negativ.
- P4 er den jævnspændingseffekt som solcellerne producerer og vil altid være positiv.
- P5 er den effekt som tilføres batteri som ved opladning defineres som negativ og positiv ved afladning.
- P6 er den effekt som bliver købt fra el-nettet. Er altid positivt.
- P7 er den effekt som bliver solgt til el-nettet. Er altid positivt.
P1 måles med en digital elmåler via en digital bus forbindelse, typisk Modbus. Det er vigtigt at P1 monteres umiddelbart før elmåleren som net selskabet leverer.
P3, P4 og P5 måles via hybrid inverteren via en digital bus forbindelse, typisk Modbus. Den eneste ukendte er dermed P2 som er det forbrug som går direkte til installationen udenom elmåleren fra netselskabet og kan findes som:
- P2=P3+P1 Eksempel: (Inverter aflade 300W) + (sælger -100W) = (forbrug 200W)
¶ KSTAR Modbus
De enkelte datapunkter fra Sunsystem app kommer via kommunikation med Hybrid inverteren som. Det er følgende ID'er som anvendes:
Total solcelle effekt: 3024+3024
Total inverter AC effekt: 3126
Effekt trækkes fra nettet: 3100
¶ Typiske montage fejl
¶ CT trafo vender forkert
En meget almindelig fejl er at vende CT transformeren modsat. Det er vigtigt at følge manualen fra inverter producenten.
Hvis inverter er sat i drift og den ikke kører som forventet kan dette være en årsag. En måde at verificere denne fejl på, er ved at tvinge inverteren til at aflade batteriet. Så sker der ?
¶ Smart meter er ikke monteret det korrekte sted
En anden typisk fejl er at smart meter kun måler den produktion som inverteren selv producerer og ikke forbruget i hele huset. En måde at verificere denne fejl på, er ved at ???
