¶ Installation af ABB Lader v. Terraconfig App
ABB-laderen monteres efter gældende love og regler, jævnført DS/EN60364, Fællesregulativet og alle relevante standarder.
Iht. DS/HD 60364-7-722:2018 skal en ladeløsning have sit eget RCD (Gl. betegnelse HPFI) type A samt en MCB(Gl. betegnelse Automatsikring). ABB anbefaler en RCBO 3P+N, Type A, C karakteristik. Størrelsen vælges efter ABB installationsvejledning i forhold til Ib (Belastningsstrømmen).
Installationen af ABB-Lader udføres efter fabrikantens anvisninger. Scan QR-koden der medfølger laderen eller følg linket; https://new.abb.com/ev-charging/terra-ac-wallbox/ac-wallbox-manuals
Efter montage, hvor billaderen er færdigmonteret elektrisk, skal ABB-laderen sættes op og forbindes til internettet samt have en grundopsætning.
Alle relevante information, inkl. montagevideo kan indhentes ved at følge nedenstående link. Benyt eventuelt QR-koden, der medfølger laderen. Denne fører også direkte til nedenstående ABB hjemmeside.
¶ Forbindelse til internet samt server

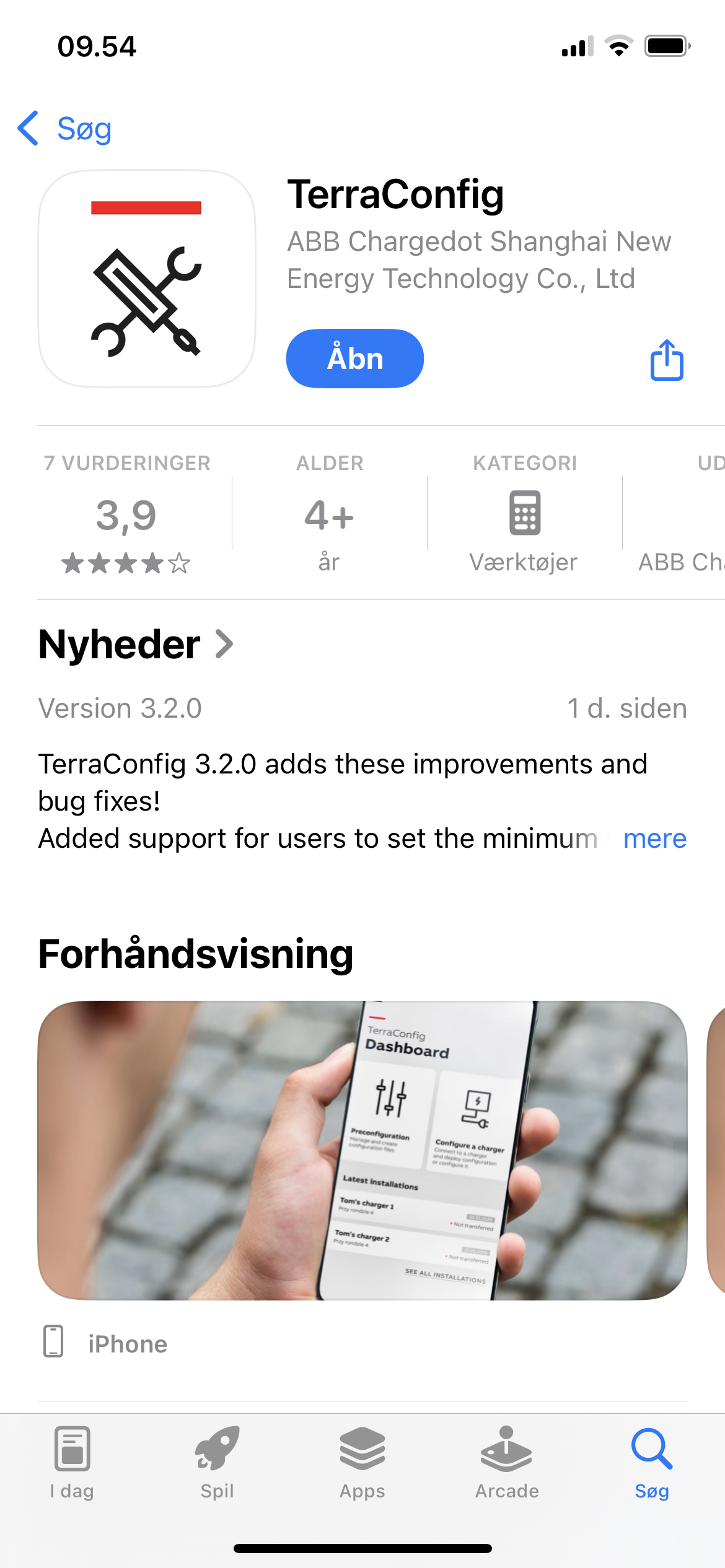

Hent appen TerraConfig fra Google Play Butik (Android) eller App Store (Apple IOS)
Login med Brugernavn (info@softcontrol.dk) samt kodeord (LetEl2022)
Bluetooth skal være slået til.
Bemærk at stickeren med SN kode samt PIN skal gemmes til videre opsætning.
¶ Serverforbindelse (BASIC abonnement)
Denne konfiguration er med laderen forbundet direkte til vores cloud med OCPP. Installationen behøver derfor ikke at være forbundet til en CleverHouse Installation.
¶ Forbind til lader
Download TerraConfig

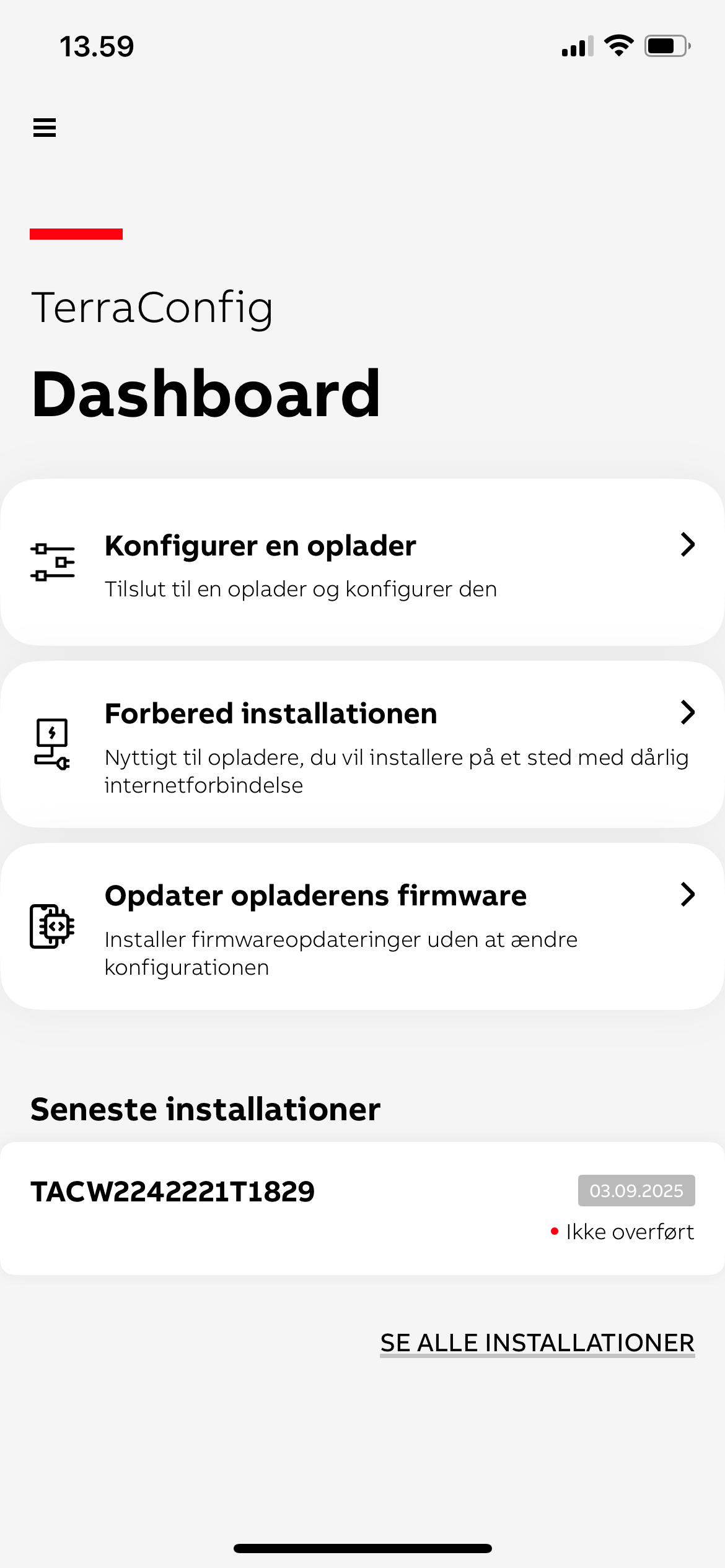

På Dashboard siden, klik Konfigurer en oplader. (Husk GPS slået til på telefonen)

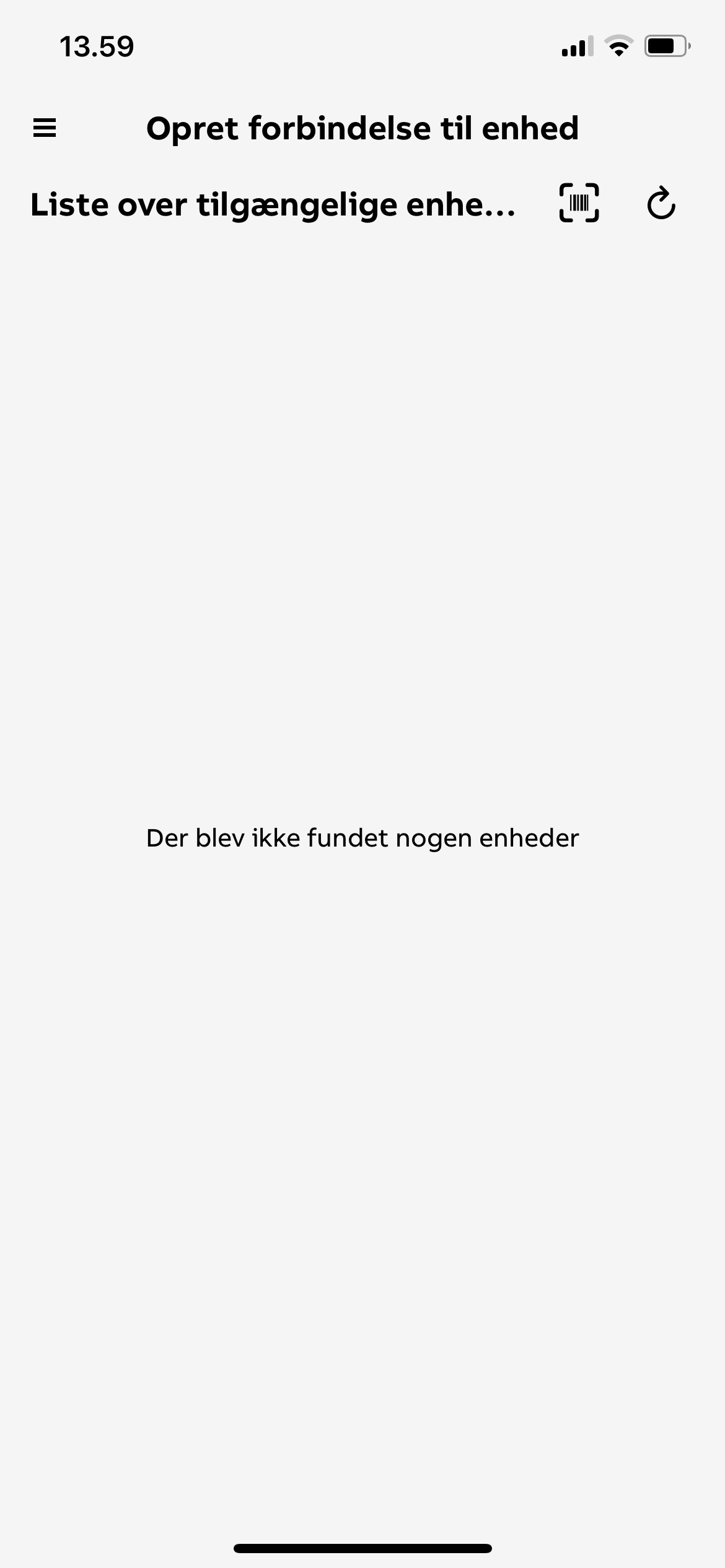

Hvis ikke laderen automatisk er på listen, klik på stregkoden i toppen.

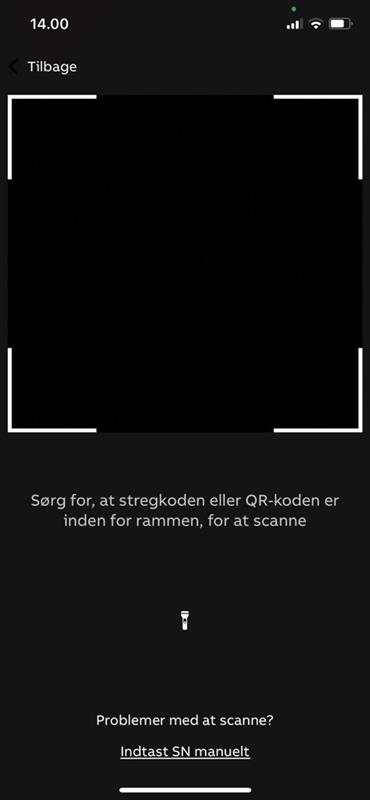

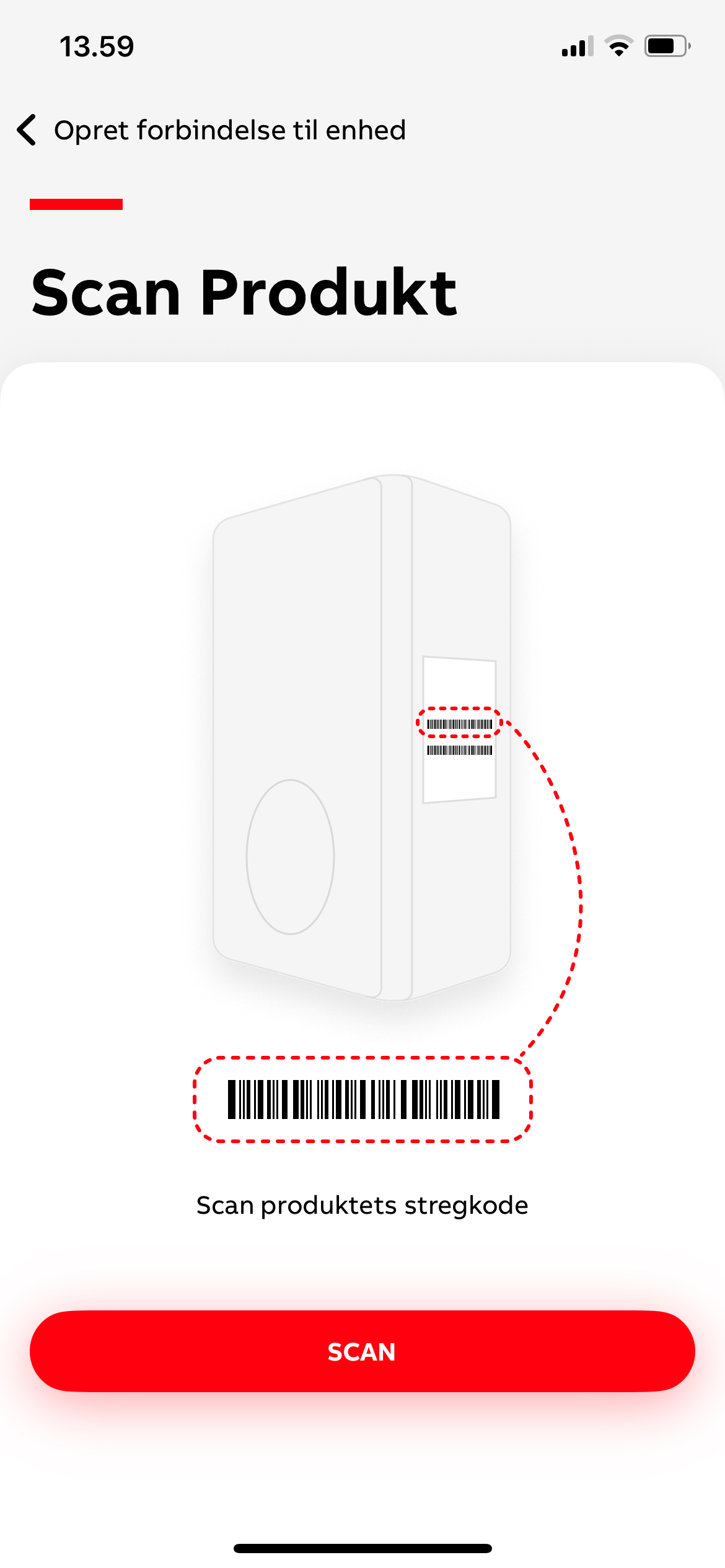

Klik på knappen SCAN
Klik på Indtast SN manuelt. Dette er for at sikre sig, at SN bliver skrevet korrekt.

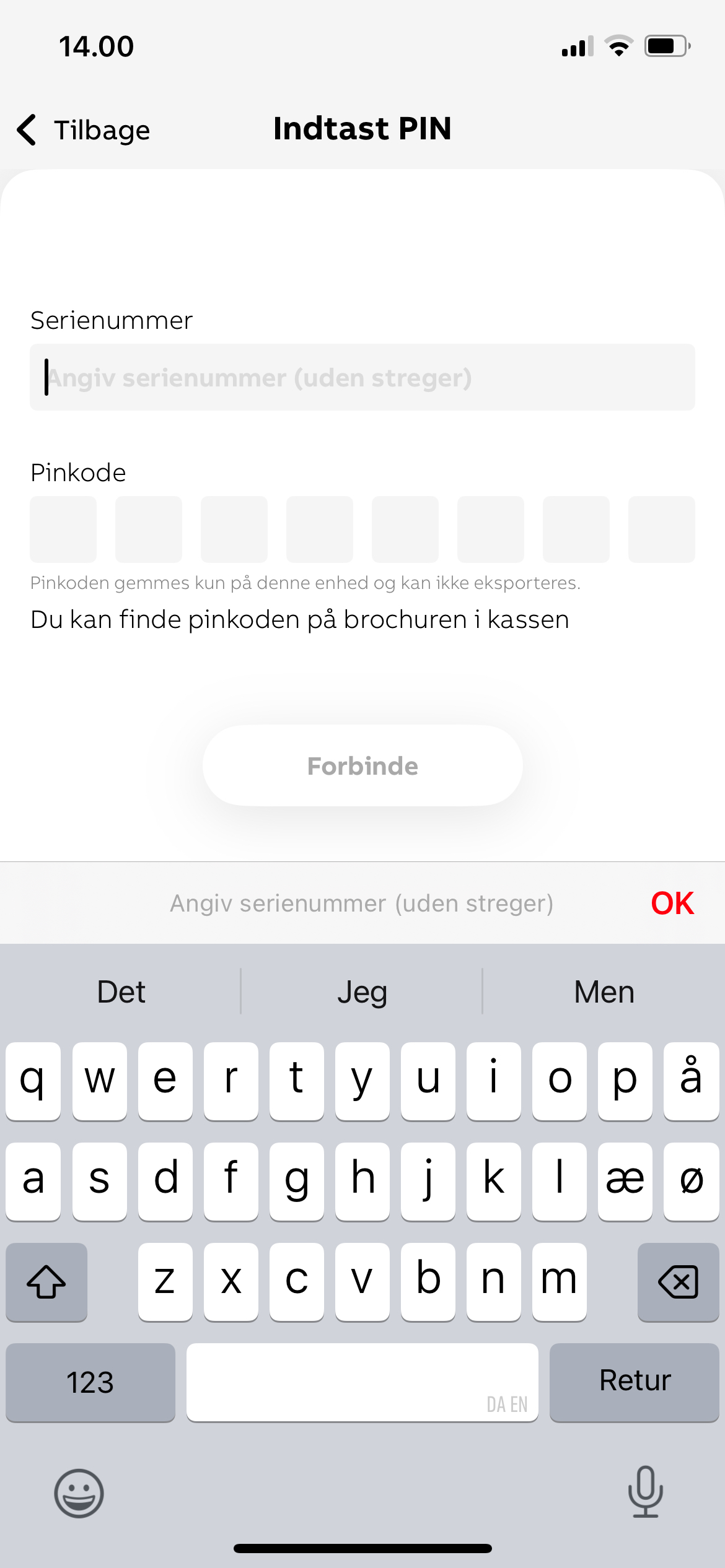

Indtast Serienummer og Pinkode som set på det papir som medfølger ABB-laderen i sin kasse.
¶ Konfigurer Installationen
Efter at have fået adgang til installationen kan du nu konfigurere den. Følgende konfiguration skal udføres for, at laderen får adgang til OCPP serveren.

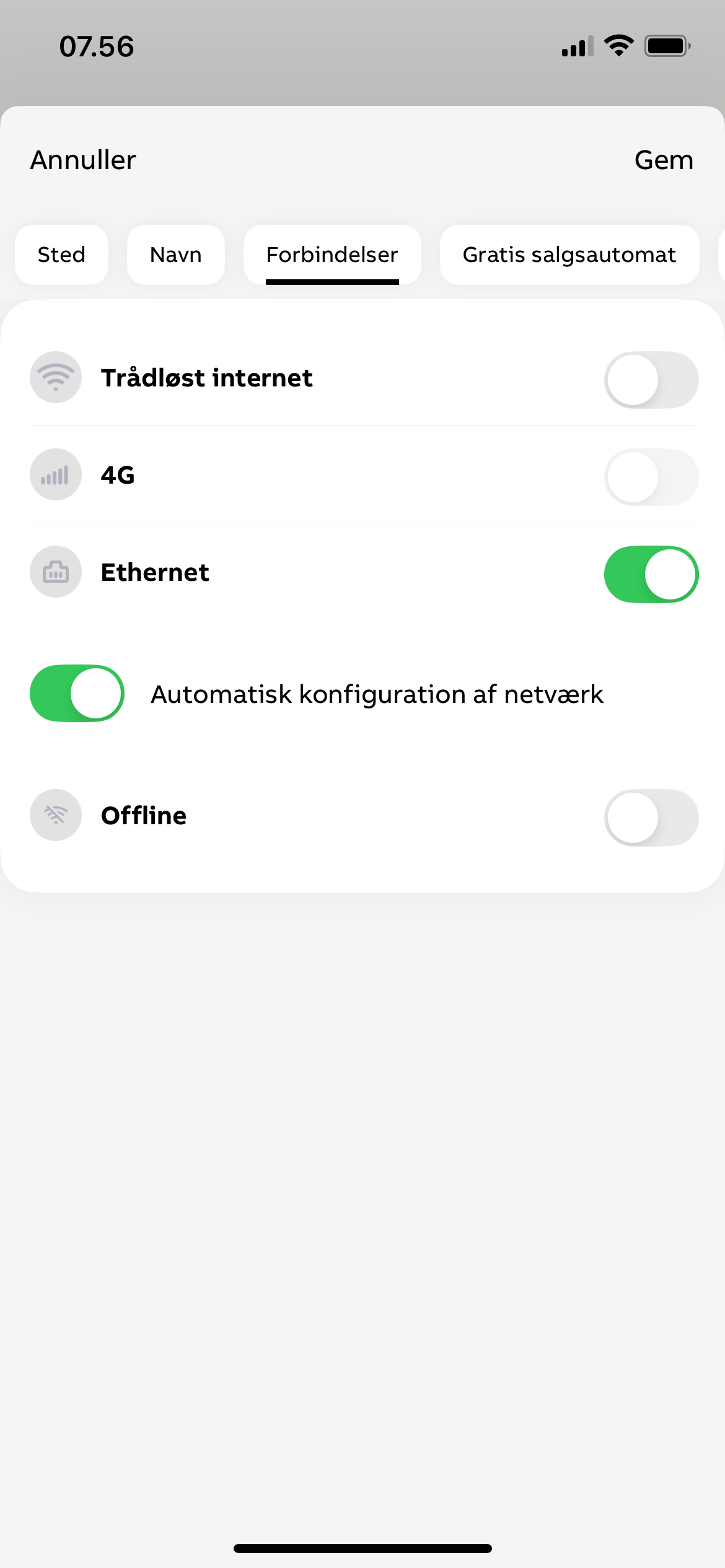

¶ Under Forbindelser, sæt denne til Ethernet og klik Gem. Serverforbindelsen vil være utilregnelig hvis ikke der opføres en Ethernet forbindelse.

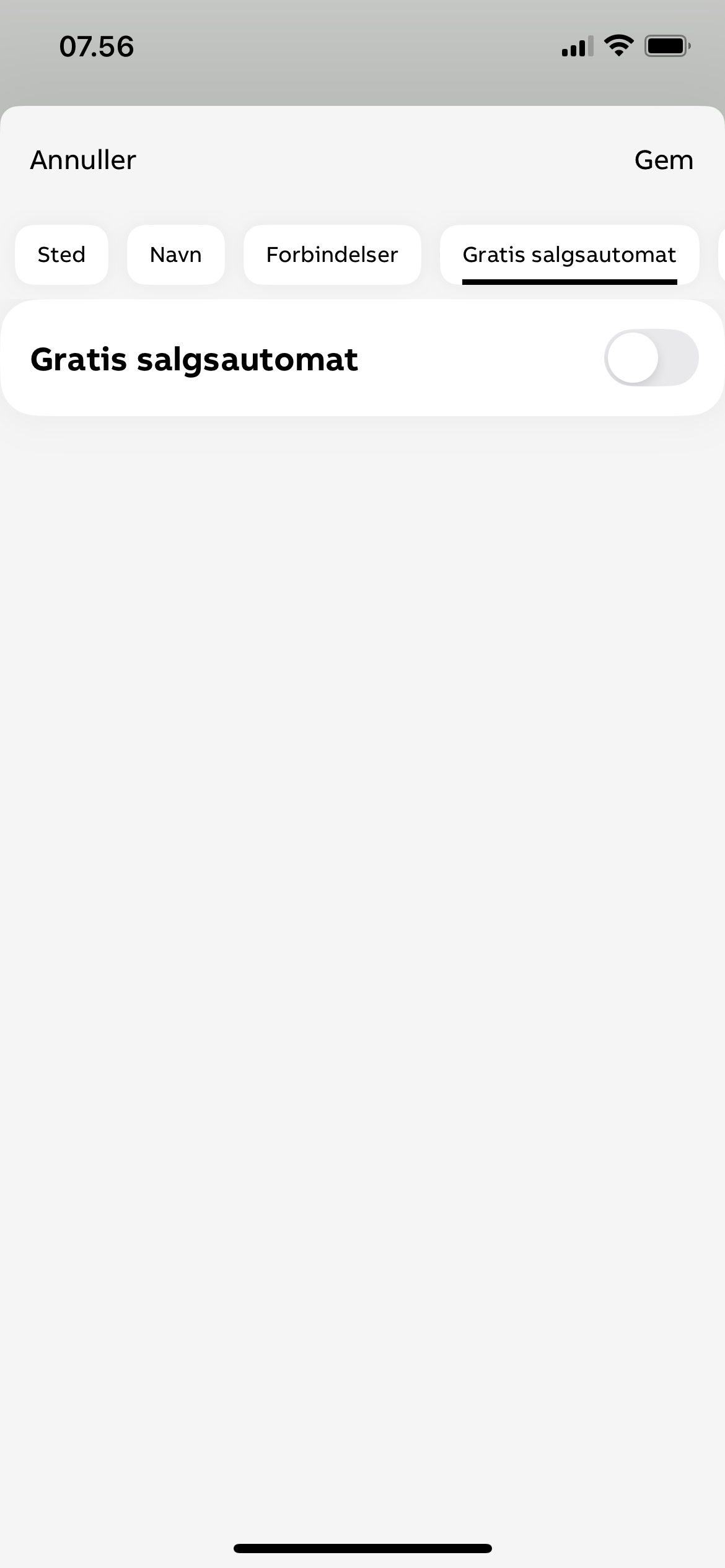

¶ Under Gratis salgsautomat sørg for denne er slået fra og klik Gem.

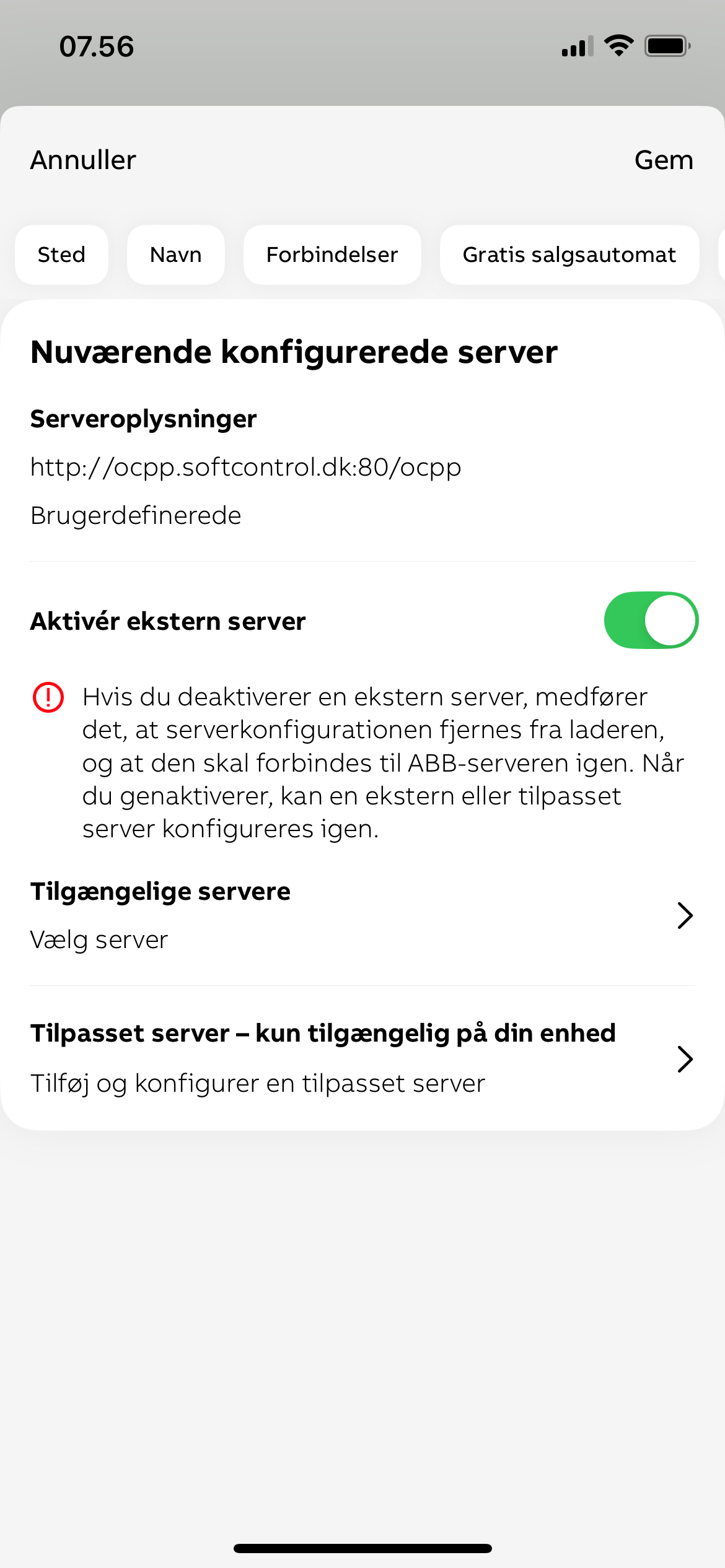

¶ Under OCPP-server, Aktivér ekstern server. Klik på Tilpasset server - kun tilgængelig på din enhed.

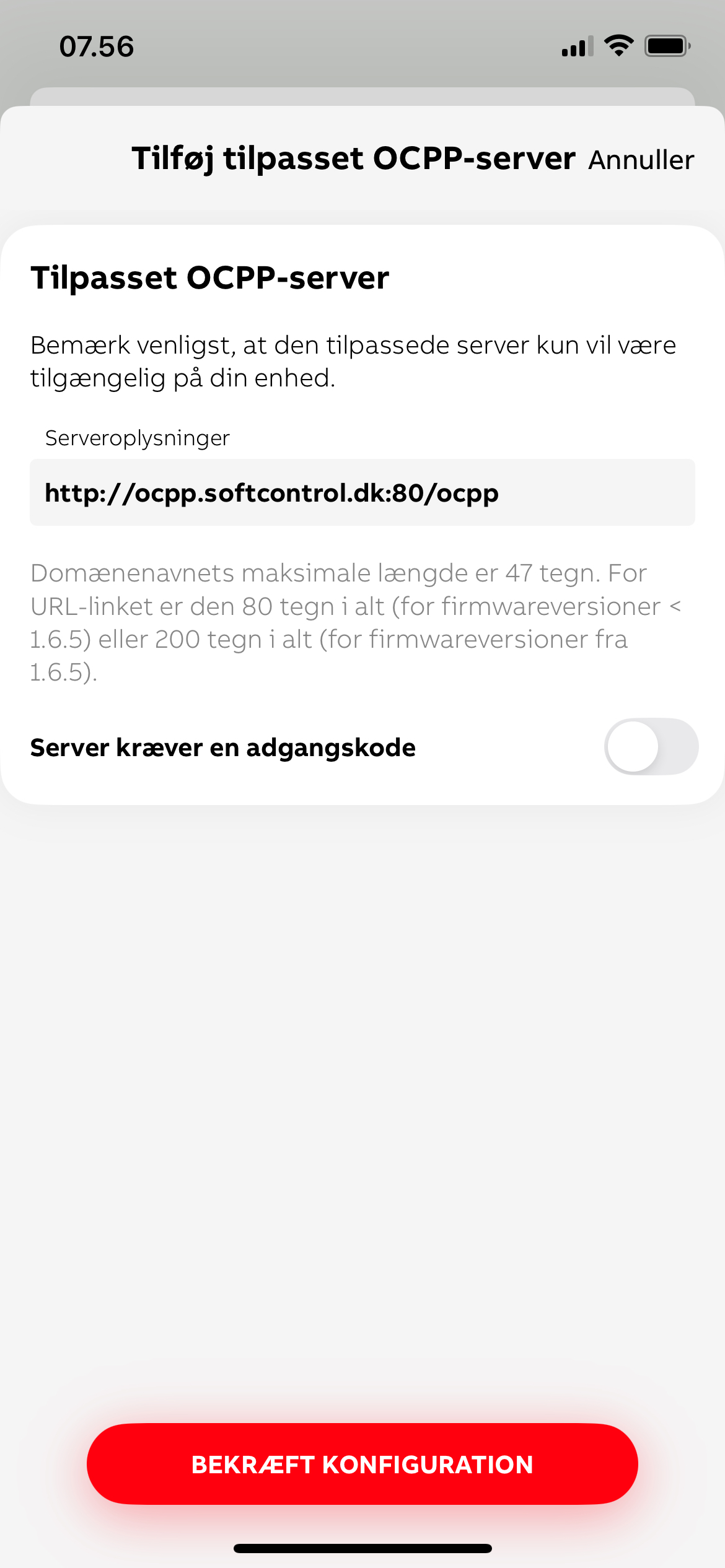

¶ Tilføj tilpasset OCPP-server. Indtast følgende Serveroplysninger og sørg for at “Server kræver en adgangskode” ikke er slået til. Klik BEKRÆFT KONFIGURATION efter serveren er indtastet.
http://ocpp.softcontrol.dk:80/ocpp

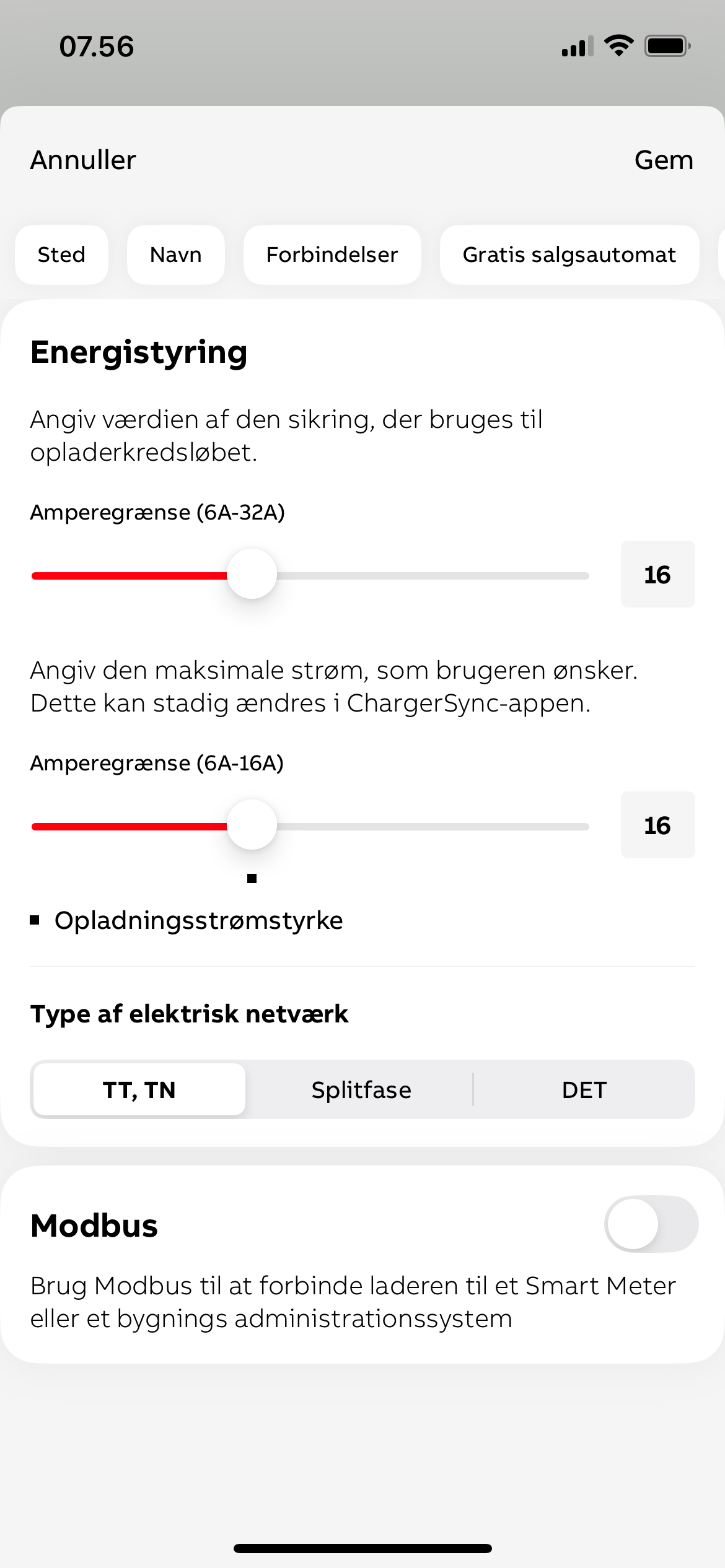

¶ Under Energistyring, ret amperegrænsen til 16.
Skip menuerne Input/Output og Tidsplan

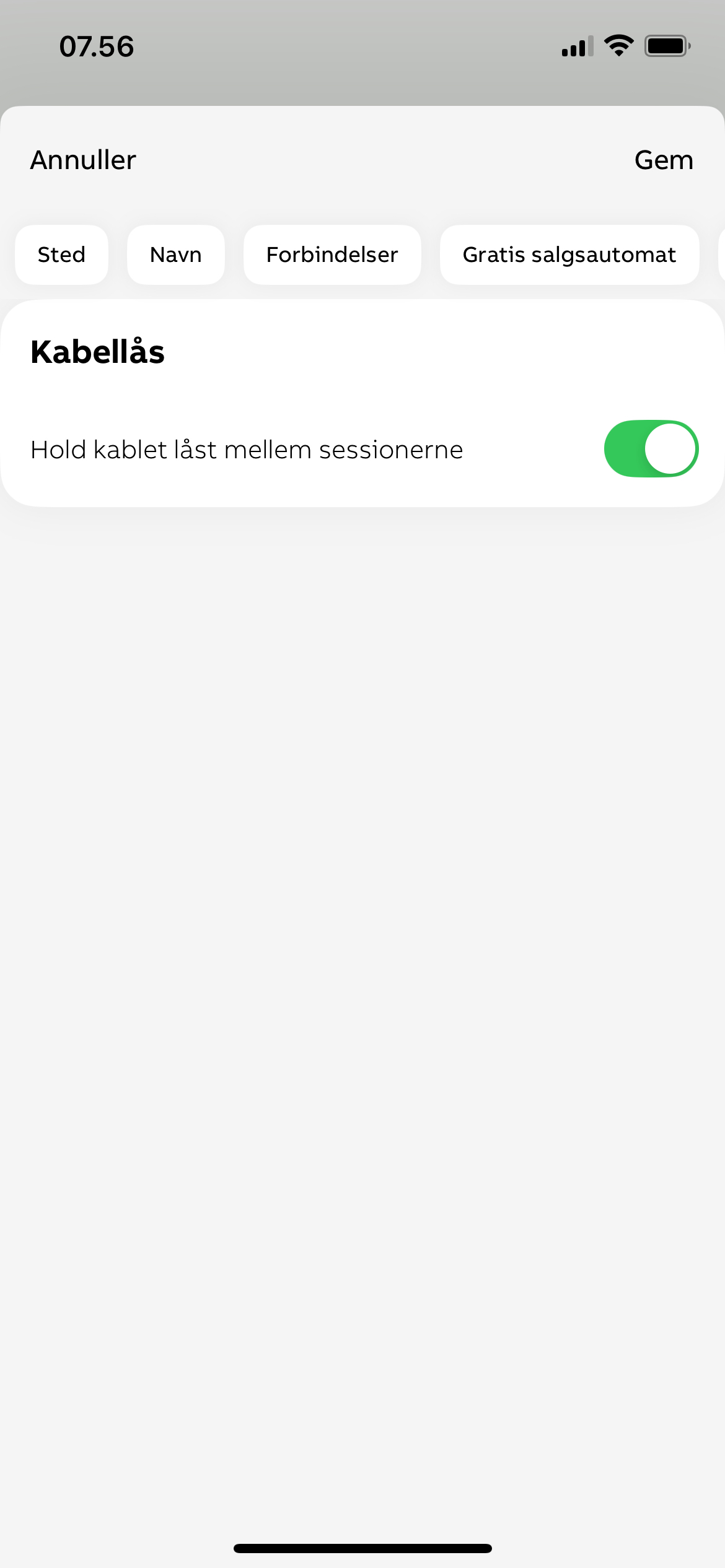

¶ Under Kabel, aktiver Kabellås mellem sessionerne. Sørg dog for, at kablet ikke sidder i laderen når du slår dette til, da dette kan låse kablet fast.

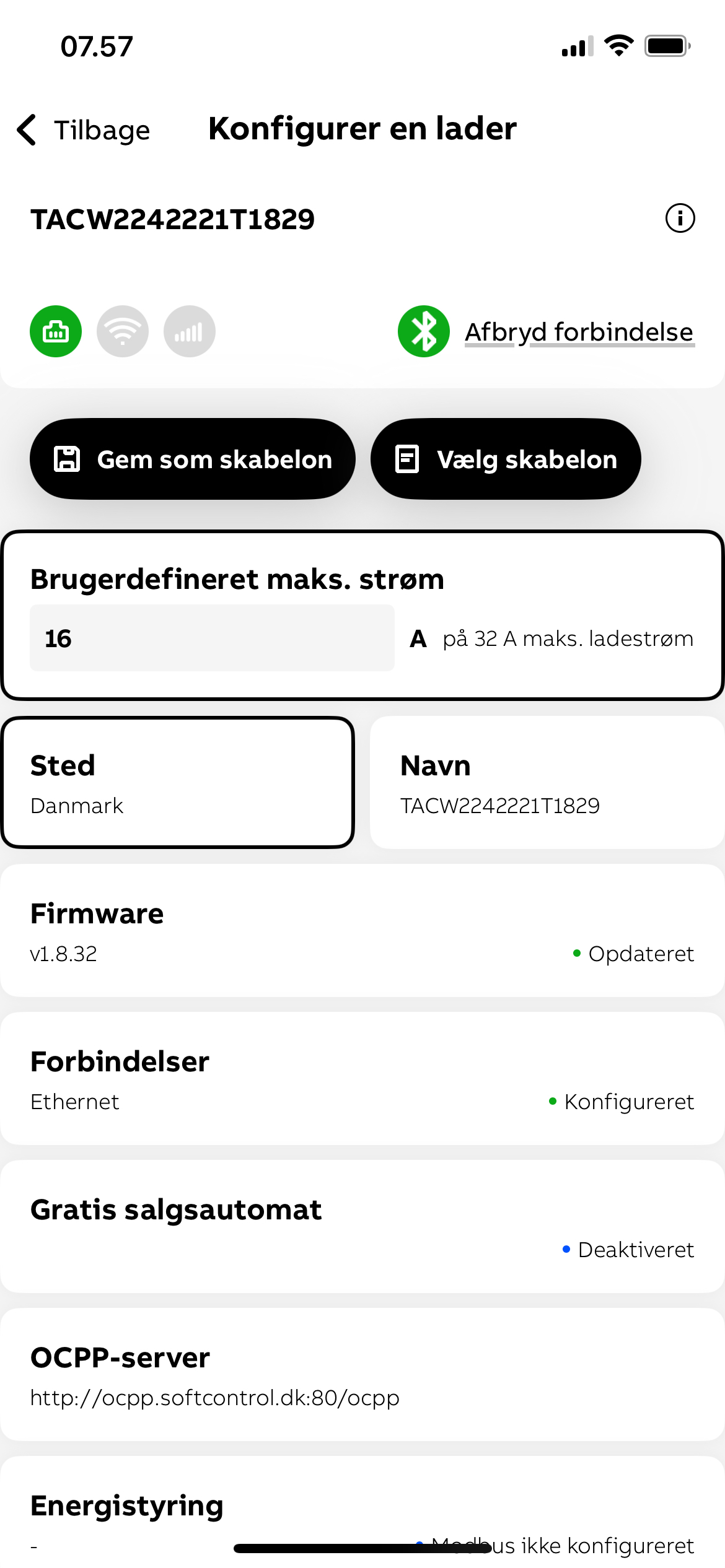

¶ Installationen skulle gerne se ud som følgende billede. Bemærk, at man kan opdatere Firmware uden at dette gør at installationen mister forbindelse til OCPP-server, i modsætning til tidligere. Det er dog værd at teste, at installationen virker som tiltænkt FØR man begynder at opdatere den.
Installationen er nu udført.
¶ CleverHouse Install Tool

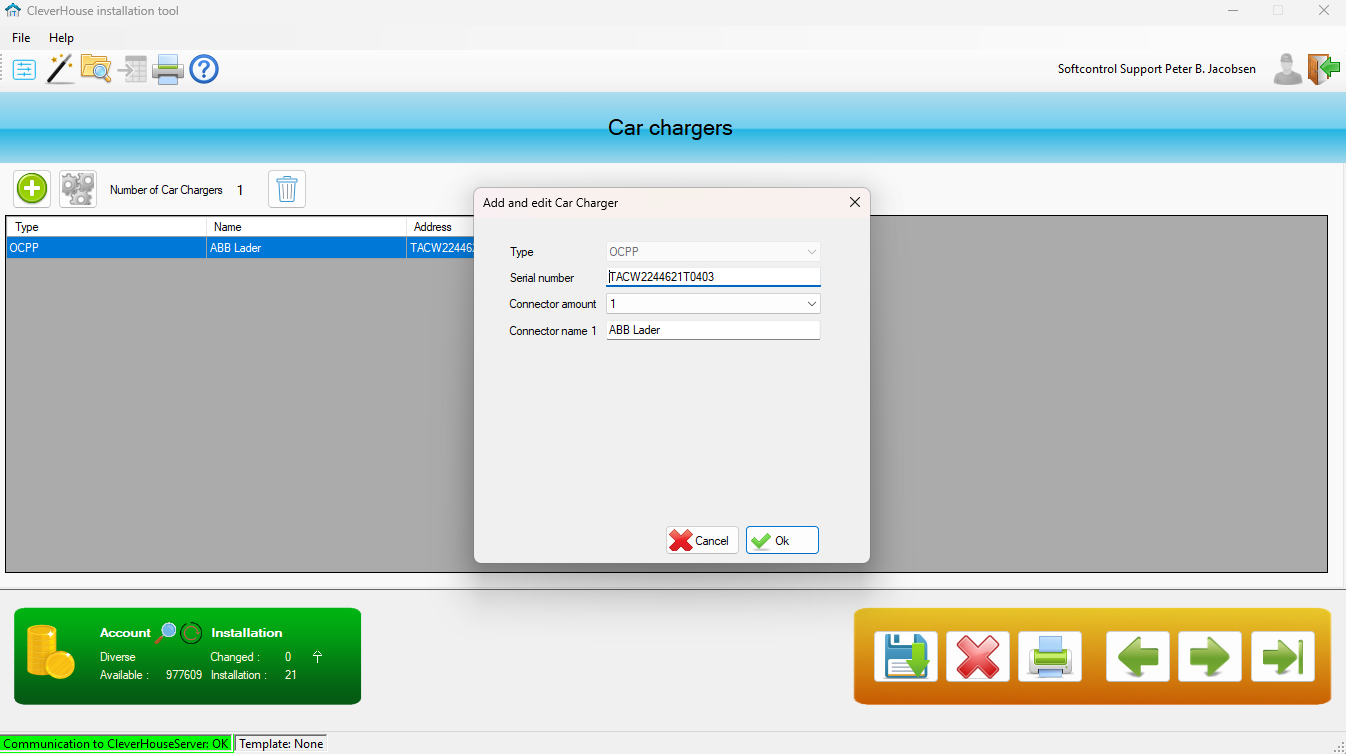

Tilføj billader via Install Tool ved at klikke på “+”, og indtaste følgende informationer:
Serienummer: Det tilsvarende serienummer for din ABB billader
Connector amount: 1.
Connector name 1: Det ønskede navn for billaderen. Det kan være en god ide at kalde den det samme som billaderens serienummer.
Hvis man benytter mere end 1 billader, skal connector amount og name rettes efter dette.

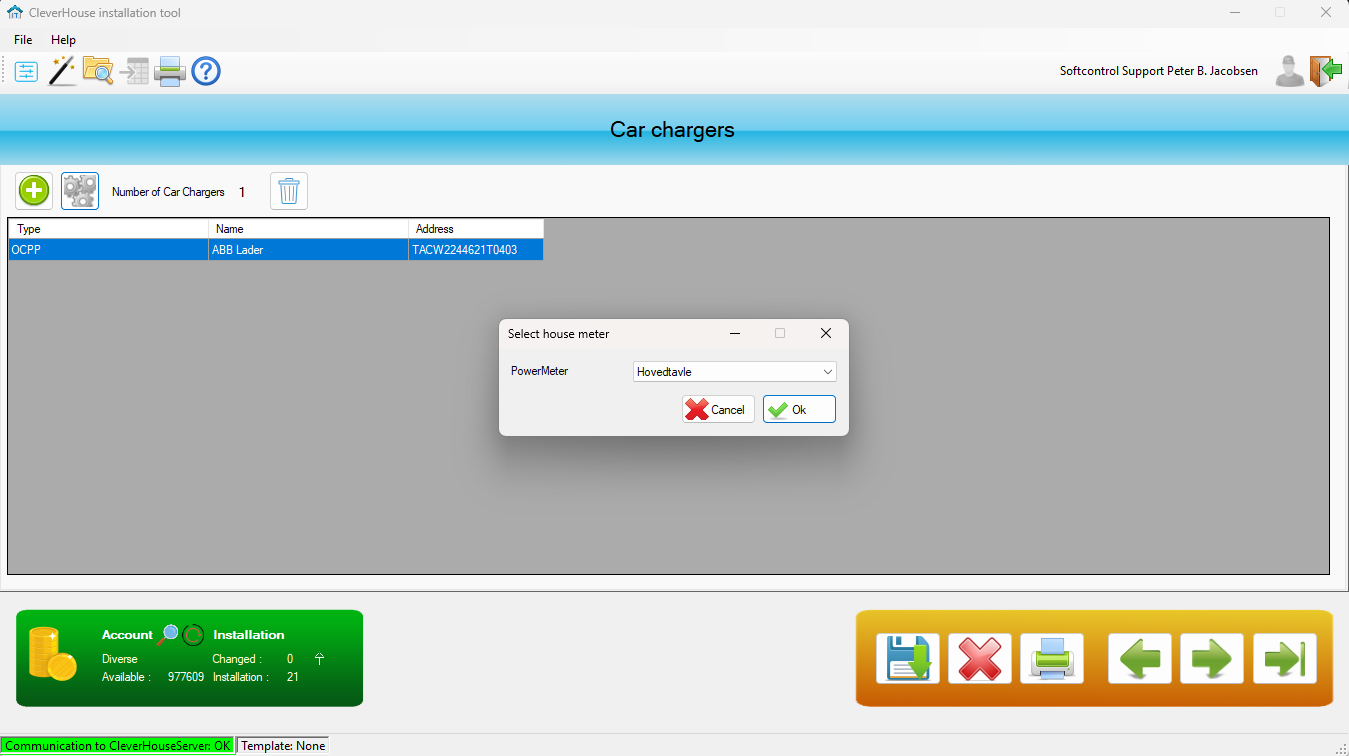

Herefter, klik på tandhjulene for at vælge hvilken elmåler billaderen skal pege på. Det er vigtigt at du vælger installationens elmåler.
Spring frem til sidste vindue i Install Tool og klik “Publish”.
Billaderen bør nu være tilføjet til Cleverhouse Installationen.
